Pompa ciepła instalacja krok po kroku – dobór mocy, montaż i integracja z fotowoltaiką

Rosnące ceny energii oraz coraz wyższe wymagania dotyczące efektywności energetycznej budynków sprawiają, że pompy ciepła stają się standardem w nowym budownictwie i zyskują coraz większą popularność w modernizowanych domach. Jednak poprawna instalacja pompy ciepła to złożony proces, wymagający wiedzy technicznej i starannego planowania. W tym artykule przeprowadzimy Cię przez każdy etap – od doboru odpowiedniej mocy urządzenia, przez montaż, aż po integrację z fotowoltaiką.

Krok 1: Audyt energetyczny i analiza potrzeb budynku

Przed podjęciem jakichkolwiek decyzji zakupowych konieczne jest przeprowadzenie rzetelnej analizy energetycznej budynku. Na tym etapie należy określić:

• Zapotrzebowanie na ciepło – obliczane na podstawie kubatury budynku, grubości i rodzaju izolacji, liczby i wielkości okien oraz klimatu lokalnego.
• Rodzaj istniejącej instalacji grzewczej – czy dom posiada ogrzewanie podłogowe, grzejniki niskotemperaturowe czy tradycyjne kaloryfery wysokotemperaturowe.
• Zapotrzebowanie na ciepłą wodę użytkową (CWU) – liczba domowników i dzienny pobór wody mają istotny wpływ na dobór mocy i rodzaju pompy.
• Warunki gruntowe i przestrzenne – szczególnie ważne przy pompach gruntowych, gdzie konieczna jest ocena możliwości wykonania odwiertów lub kolektora poziomego.

Audyt energetyczny warto zlecić certyfikowanemu specjaliście lub skorzystać z oprogramowania do obliczania strat ciepła zgodnie z normą PN-EN 12831. Błędne wyliczenia na tym etapie mogą skutkować przewymiarowaniem lub niedowymiarowaniem urządzenia, co negatywnie wpłynie na jego efektywność i żywotność.

Krok 2: Wybór rodzaju pompy ciepła

Na rynku dostępne są trzy główne typy pomp ciepła, różniące się źródłem dolnym:

Pompa powietrze–woda (air-to-water)

Najczęściej wybierane rozwiązanie w Polsce. Pobiera energię z zewnętrznego powietrza i przekazuje ją do systemu centralnego ogrzewania. Zaletą jest niższy koszt instalacji i brak potrzeby wykonywania odwiertów. Wadą jest spadek efektywności przy bardzo niskich temperaturach zewnętrznych (poniżej -15°C).

Pompa grunt–woda (ground-source)

Korzysta z energii zgromadzonej w ziemi za pośrednictwem pionowych odwiertów lub poziomych kolektorów gruntowych. Charakteryzuje się wyższą stabilnością pracy i wyższym współczynnikiem COP przez cały rok. Wymaga jednak większych nakładów inwestycyjnych i dostępu do odpowiedniej działki.

Pompa woda–woda

Wykorzystuje energię z wód gruntowych. Bardzo efektywna, ale stosowana rzadziej ze względu na konieczność uzyskania pozwoleń wodnoprawnych i ryzyko związane z jakością wody.

Krok 3: Dobór mocy pompy ciepła

Prawidłowy dobór mocy to kluczowy element całego projektu. Moc nominalna pompy ciepła powinna być dopasowana do obliczeniowych strat ciepła budynku przy projektowej temperaturze zewnętrznej (dla większości regionów Polski wynosi ona -20°C wg normy).

Najważniejsze zasady przy doborze mocy:

• Unikaj przewymiarowania – pompa o zbyt dużej mocy będzie pracować w trybie start-stop, co skraca jej żywotność i obniża efektywność.
• Zastosuj pompę monoenergiczną lub biwalentną – w regionach o niskich temperaturach zimą warto rozważyć wsparcie grzałką elektryczną lub dodatkowym źródłem ciepła przy ekstremalnych mrozach.
• Uwzględnij CWU – przy doborze mocy należy wliczyć nie tylko ogrzewanie, ale i zapotrzebowanie na ciepłą wodę użytkową.

Dla typowego, dobrze ocieplonego domu jednorodzinnego o powierzchni 150 m² wystarczy pompa o mocy 6–10 kW. Starszy budynek o słabej izolacji może wymagać urządzenia o mocy 12–16 kW lub przeprowadzenia wcześniejszej termomodernizacji.

Krok 4: Projekt instalacji i dobór komponentów

Zanim przystąpisz do montażu, niezbędny jest szczegółowy projekt instalacji. Powinien on obejmować:

• Schemat hydrauliczny instalacji grzewczej
• Dobór zasobnika CWU (zwykle 200–300 litrów dla 4-osobowej rodziny)
• Dobór bufora ciepła (szczególnie ważny przy integracji z fotowoltaiką)
• Projekt elektryczny – zabezpieczenia, okablowanie, licznik energii
• Lokalizację jednostki zewnętrznej (pompy powietrzne) z zachowaniem odpowiednich odległości od granicy działki i okien sąsiadów

Do kluczowych komponentów instalacji należą: zawory odcinające i zwrotne, naczynie wzbiorcze, filtr siatkowy, manometr oraz sterownik/regulator pogodowy, który dostosowuje temperaturę zasilania do bieżących warunków atmosferycznych.

Krok 5: Montaż pompy ciepła

Montaż pompy ciepła powinien być przeprowadzony przez certyfikowanego instalatora. Prace montażowe obejmują kilka etapów:

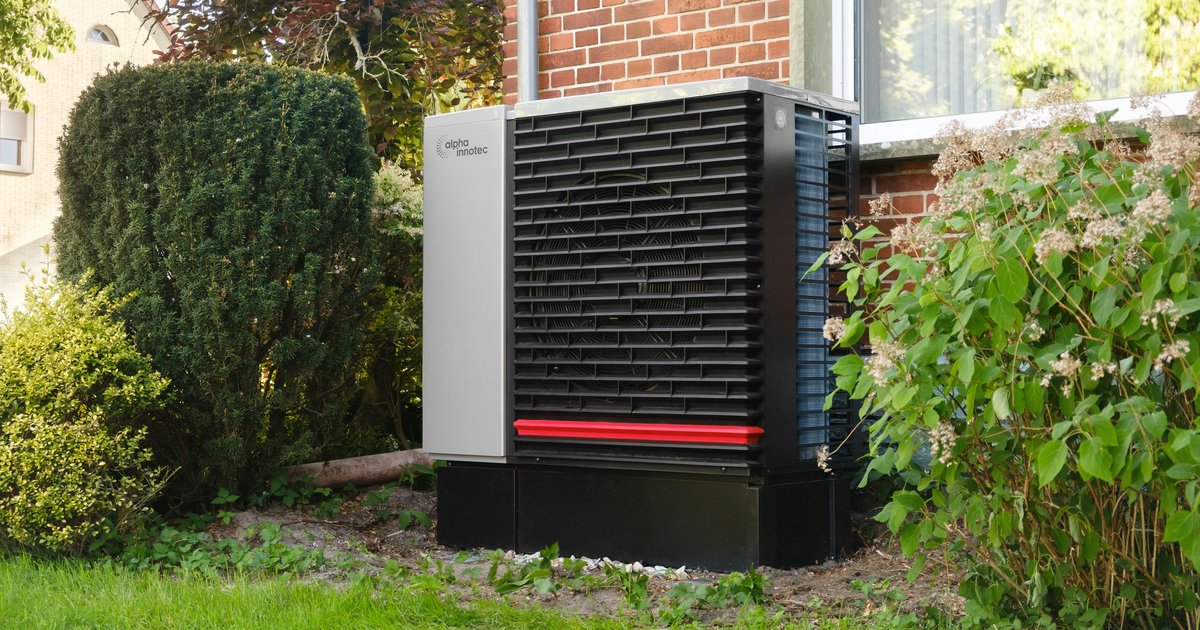

Instalacja jednostki zewnętrznej (pompy powietrzne)

Jednostka zewnętrzna musi być posadowiona na stabilnym fundamencie lub wspornikach antywibracyjnych, z zapewnieniem swobodnego przepływu powietrza i dostępu serwisowego. Należy zadbać o odprowadzenie skroplin i zapobiec zasypaniu śniegiem w zimie.

Podłączenie hydrauliczne

Jednostkę zewnętrzną łączy się z jednostką wewnętrzną lub zasobnikiem ciepłej wody za pomocą rur miedzianych lub z tworzywa sztucznego. Instalacja musi być wykonana szczelnie, z odpowiednią izolacją termiczną.

Podłączenie elektryczne

Pompa ciepła wymaga dedykowanego obwodu elektrycznego. Większość urządzeń o mocy powyżej 5 kW zasilana jest trójfazowo (400V). Konieczne jest zabezpieczenie instalacji odpowiednimi bezpiecznikami, wyłącznikiem różnicowoprądowym oraz – w przypadku integracji z fotowoltaiką – odpowiednim układem sterowania.

Uruchomienie i konfiguracja

Po montażu przeprowadza się próbę szczelności, odpowietrzenie instalacji oraz pierwsze uruchomienie z regulacją parametrów pracy. Sterownik pompy należy skonfigurować zgodnie z charakterystyką budynku i oczekiwaniami użytkownika.

Krok 6: Integracja pompy ciepła z instalacją fotowoltaiczną

Połączenie pompy ciepła z instalacją fotowoltaiczną to obecnie jedno z najbardziej opłacalnych rozwiązań dla właścicieli domów jednorodzinnych. Fotowoltaika produkuje energię w ciągu dnia, a pompa ciepła jest jej największym konsumentem – obie technologie doskonale się uzupełniają.

Jak działa integracja PV + pompa ciepła?

Podstawową zasadą jest maksymalne wykorzystanie energii wyprodukowanej przez panele fotowoltaiczne na potrzeby pompy ciepła, zamiast oddawania jej do sieci po niskich stawkach. W tym celu stosuje się:

• Inteligentne liczniki i systemy zarządzania energią (EMS) – monitorują produkcję PV i automatycznie uruchamiają lub intensyfikują pracę pompy ciepła, gdy pojawia się nadmiar energii.
• Bufor ciepła i zasobnik CWU – umożliwiają magazynowanie energii w postaci ciepła na czas, gdy panele nie produkują energii (noc, zachmurzenie).
• Integracja przez API lub protokoły SG-Ready – większość nowoczesnych pomp ciepła obsługuje standard SG-Ready, który umożliwia sterowanie pracą urządzenia przez zewnętrzny system zarządzania energią. Dwie linie cyfrowe pozwalają na cztery tryby pracy, w tym tryb zwiększonej produkcji ciepła przy nadmiarze energii PV.

Dobór mocy instalacji PV do pompy ciepła

Instalacja fotowoltaiczna powinna być dobrana tak, aby w słoneczne dni pokrywała większość zapotrzebowania energetycznego pompy ciepła. Dla pompy o mocy 8 kW i rocznym zużyciu energii elektrycznej na poziomie 2 500–4 000 kWh zaleca się instalację PV o mocy 6–10 kWp. Warto skonsultować dobór z instalatorem, który uwzględni kąt nachylenia dachu, jego orientację i lokalne nasłonecznienie.

Magazyn energii – czy warto?

Dodanie baterii magazynującej energię elektryczną zwiększa autokonsumpcję energii z PV, jednak jej koszt (15 000–30 000 zł) sprawia, że zwrot z inwestycji jest dłuższy. Alternatywą jest właśnie wspomniany bufor ciepła, który jest wielokrotnie tańszy i równie skuteczny w przypadku pompy ciepła.

Krok 7: Odbiór instalacji i formalności

Po zakończeniu montażu należy dopełnić kilku formalności:

• Zgłoszenie instalacji elektrycznej do zakładu energetycznego, szczególnie jeśli instalacja PV jest przyłączona do sieci.
• Protokół uruchomienia wystawiony przez certyfikowanego instalatora – niezbędny do uzyskania dofinansowania z programów takich jak Czyste Powietrze.
• Dokumentacja powykonawcza – schematy instalacji, karty urządzeń, instrukcje obsługi.

Koszty i dofinansowanie

Całkowity koszt instalacji pompy ciepła powietrze-woda wraz z montażem wynosi zazwyczaj od 25 000 do 50 000 zł, w zależności od mocy urządzenia i zakresu prac. Pompy gruntowe są droższe – ich instalacja może kosztować od 40 000 do nawet 80 000 zł.

Na szczęście dostępne są liczne programy dofinansowania:

• Program Czyste Powietrze – dofinansowanie do 135 000 zł na kompleksową termomodernizację, w tym montaż pompy ciepła.
• Ulga termomodernizacyjna – odliczenie do 53 000 zł od podstawy opodatkowania.
• Programy gminne i regionalne – wiele gmin oferuje dodatkowe dotacje.

Podsumowanie

Instalacja pompy ciepła to inwestycja na lata, która wymaga starannego planowania na każdym etapie. Kluczem do sukcesu jest właściwy dobór mocy, profesjonalny montaż oraz inteligentna integracja z instalacją fotowoltaiczną, która pozwala obniżyć koszty eksploatacji do minimum. Warto powierzyć cały proces doświadczonemu instalatorowi z odpowiednimi certyfikatami, który przeprowadzi Cię przez wszystkie etapy i pomoże uzyskać dostępne dofinansowania.
