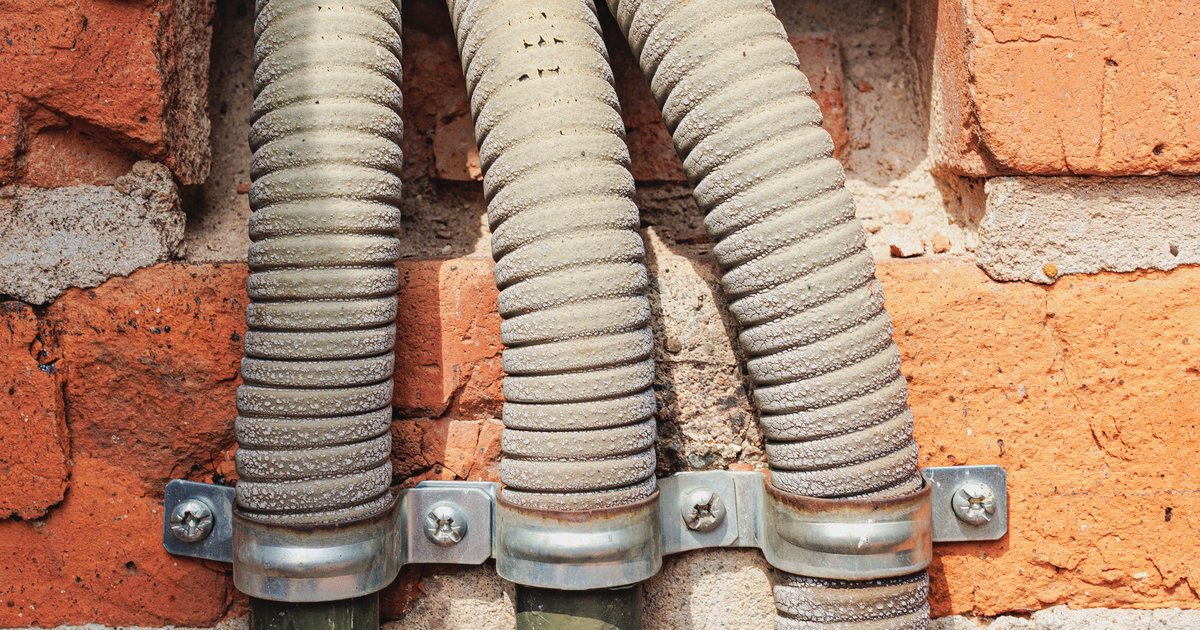

Peszle i rury – średnice, kolory i dobór do kabla

Peszle i rury elektroinstalacyjne – kompleksowy przewodnik

Właściwy dobór osłon dla przewodów elektrycznych to jeden z kluczowych elementów projektowania i wykonania bezpiecznej instalacji elektrycznej. Peszle, rury sztywne i karbowane pełnią funkcję ochronną, mechaniczną i organizacyjną – bez nich kable narażone są na uszkodzenia, które mogą prowadzić do poważnych awarii, a nawet pożarów. Poniższy przewodnik pomoże Ci zrozumieć, czym właściwie jest peszel, jakie są różnice między poszczególnymi typami rur, jak odnaleźć właściwe średnice i dopasować osprzęt do konkretnych przewodów.

Choć terminy „peszel” i „rura elektroinstalacyjna” bywają używane zamiennie, warto od razu uporządkować pojęcia – to pomoże uniknąć pomyłek zarówno przy zakupie materiałów, jak i podczas czytania dokumentacji projektowej czy instrukcji montażu.

Rodzaje rur i peszli elektroinstalacyjnych

Na rynku dostępnych jest kilka podstawowych typów osłon dla przewodów elektrycznych. Każdy z nich ma swoje specyficzne zastosowanie i właściwości:

Rury sztywne (RRL, RSL)

Rury sztywne wykonane są najczęściej z PVC lub polietylenu. Charakteryzują się dużą odpornością mechaniczną i stosowane są przede wszystkim w instalacjach podtynkowych oraz w miejscach narażonych na uszkodzenia. Dzielimy je na:

• RRL – rury sztywne lekkie, stosowane w instalacjach wewnętrznych, gdzie naciski mechaniczne są niewielkie
• RSL – rury sztywne średnie, przeznaczone do zastosowań, gdzie wymagana jest większa wytrzymałość
• RSC – rury sztywne ciężkie, stosowane w miejscach narażonych na duże naciski, np. w posadzkach lub pod ziemią

Co to jest peszel?

Peszel to potoczna nazwa elastycznej, karbowanej rury elektroinstalacyjnej, stosowanej do ochrony przewodów i kabli układanych pod tynkiem, w podłodze lub w innych miejscach wymagających osłony przed uszkodzeniami mechanicznymi, wilgocią i pyłem. Nazwa wywodzi się od jednego z producentów tego typu osłon i – podobnie jak w przypadku wielu innych nazw handlowych, które weszły do języka potocznego – z czasem zaczęła oznaczać całą kategorię wyrobu, niezależnie od marki. W dokumentacji technicznej ten sam produkt bywa oznaczany symbolami RVK lub RVS, co odpowiada rurze karbowanej o falistej powierzchni zewnętrznej, którą można swobodnie giąć ręką, bez użycia giętarki czy podgrzewania.

Peszel pełni trzy podstawowe funkcje: chroni przewód przed przetarciem o krawędzie muru, metalowe elementy konstrukcji czy ostre krawędzie płyt gipsowo-kartonowych, ułatwia wymianę lub dociągnięcie kabla po zakończeniu prac budowlanych oraz porządkuje trasy kablowe, co ma znaczenie zarówno estetyczne, jak i eksploatacyjne. W odróżnieniu od sztywnej rury instalacyjnej peszel można prowadzić po nieregularnych powierzchniach i łatwo dopasować do kształtu bruzdy czy stropu, co czyni go najpopularniejszym rozwiązaniem w budownictwie mieszkaniowym i w instalacjach wykonywanych metodą podtynkową.

Peszle (rury karbowane, elastyczne)

Peszle to rury karbowane o elastycznej budowie, które można giąć bez specjalnych narzędzi. Są powszechnie stosowane w instalacjach podtynkowych i naściennych. Wyróżniamy:

• Peszle jednostronnie karbowane – z gładką wewnętrzną powierzchnią, ułatwiającą wciąganie przewodów
• Peszle dwustronnie karbowane – tańsze, stosowane w mniej wymagających zastosowaniach
• Peszle samogasnące – wykonane z materiałów trudnopalnych, wymagane w wielu instalacjach ze względów bezpieczeństwa

Warto zwrócić uwagę na oznaczenie samogaśności peszla (najczęściej symbol UV lub informacja o klasie palności na opakowaniu) – w budynkach mieszkalnych i użyteczności publicznej stosowanie osłon nietrudnopalnych w przestrzeniach zamkniętych może stanowić naruszenie warunków ochrony przeciwpożarowej i skutkować odmową odbioru instalacji.

Rury stalowe

Metalowe rury instalacyjne zapewniają najwyższy poziom ochrony mechanicznej. Stosuje się je w środowiskach przemysłowych, w miejscach narażonych na uszkodzenia mechaniczne oraz tam, gdzie wymagana jest ekranizacja elektromagnetyczna. W instalacjach domowych rury stalowe pojawiają się rzadko – głównie w garażach, warsztatach czy piwnicach technicznych, gdzie przewody są narażone na uderzenia, wibracje lub kontakt z substancjami chemicznymi.

Tabela średnic rur i peszli elektroinstalacyjnych

Poniżej przedstawiamy standardowe średnice rur i peszli elektroinstalacyjnych dostępnych na polskim rynku. Wymiary podane są jako średnica zewnętrzna (Ø zew.) i wewnętrzna (Ø wew.):

Uwaga: Wymiary wewnętrzne mogą się nieznacznie różnić w zależności od producenta i typu rury (lekka, średnia, ciężka).

Kolory oznaczeń peszli i rur elektroinstalacyjnych

Kolorystyka rur i peszli nie jest przypadkowa – stanowi system oznaczeń ułatwiający identyfikację przeznaczenia danej instalacji. Choć nie wszystkie kolory są standaryzowane normą na poziomie ogólnoeuropejskim, polska branża elektryczna wypracowała powszechnie stosowane konwencje:

Warto pamiętać, że stosowanie kolorów to przede wszystkim konwencja ułatwiająca przyszłe prace serwisowe i modernizacyjne. Nie zastępuje ona prawidłowego oznakowania tras kablowych na schematach instalacji. Jeśli w budynku prowadzone są jednocześnie instalacje elektryczne, teletechniczne i alarmowe, konsekwentne trzymanie się jednej konwencji kolorystycznej znacząco skraca czas diagnozowania usterek po latach eksploatacji, kiedy oryginalna dokumentacja może być już niedostępna.

Zasady doboru rury do przekroju kabla

Kluczowa zasada przy doborze rury instalacyjnej mówi, że suma przekrojów poprzecznych przewodów wciąganych do rury nie powinna przekraczać 40% przekroju wewnętrznego rury. Takie ograniczenie wynika z konieczności zapewnienia swobodnego wciągania i wyjmowania przewodów oraz odpowiedniego odprowadzania ciepła. Zbyt ciasno upakowane przewody nie mają przestrzeni powietrznej pozwalającej na chłodzenie, co przy dłuższym obciążeniu prądowym prowadzi do miejscowego przegrzewania izolacji, jej przyspieszonego starzenia, a w skrajnych przypadkach do zwarcia lub zapłonu.

Praktyczna tabela doboru rury do przewodów

Uwaga: Powyższe wartości dotyczą przewodów jednożyłowych. W przypadku kabli wielożyłowych (np. NYM, YDY) należy uwzględnić całkowitą średnicę zewnętrzną kabla.

Jeśli nie masz pewności, jaki przekrój kabla będzie docelowo potrzebny – na przykład planujesz w przyszłości podłączenie ładowarki samochodowej, klimatyzacji czy dodatkowego obwodu – lepiej od razu wybrać rurę o średnicę większą niż wynika to z bieżącego zapotrzebowania. Wymiana kabla w zbyt ciasnej rurze osadzonej pod tynkiem lub w wylewce jest znacznie droższa niż zastosowanie jednego rozmiaru rury „w zapasie” już na etapie budowy.

Stopień wypełnienia rury – co to oznacza w praktyce?

Stopień wypełnienia rury to stosunek sumy powierzchni przekrojów wciąganych przewodów do powierzchni przekroju wewnętrznego rury. Normy zalecają następujące maksymalne wartości:

• Do 40% – przy swobodnym wciąganiu i możliwości wymiany przewodów
• Do 30% – jeśli rura będzie mogła być wypełniana stopniowo, z rezerwą na rozbudowę
• Nie więcej niż 60% – absolutne maksimum, tylko w szczególnych przypadkach i krótkich odcinkach

Planując instalację, zawsze warto zostawić zapas pojemności rury. Umożliwi to późniejszą rozbudowę systemu bez konieczności kucia ścian i wymiany rur. Warto też pamiętać, że stopień wypełnienia liczy się dla całej trasy, a nie tylko dla jej najprostszego odcinka – im więcej łuków i zmian kierunku na trasie, tym trudniejsze jest wciąganie przewodów i tym bardziej opłaca się zejść z wartością wypełnienia poniżej maksymalnych 40%.

Dodatkowe wskazówki montażowe

Odległości między uchwytami i podpórkami

Peszle i rury sztywne należy mocować w odpowiednich odstępach, aby zapobiec ich ugięciu i uszkodzeniu. Orientacyjne odległości między uchwytami:

• Rury Ø 16–20 mm: co 40–60 cm
• Rury Ø 25–32 mm: co 60–80 cm
• Rury Ø 40–50 mm: co 80–100 cm

Zbyt rzadkie mocowanie prowadzi do zwisania rury między punktami podparcia, co w dłuższej perspektywie sprzyja pękaniu materiału i naprężeniom przenoszonym na złącza oraz puszki instalacyjne.

Promień gięcia

Przy gięciu rur i peszli należy przestrzegać minimalnego promienia gięcia. Zbyt ciasny łuk uniemożliwia wciąganie przewodów i może doprowadzić do ich uszkodzenia. Dla peszli karbowanych minimalny promień gięcia wynosi zazwyczaj 6-krotność średnicy zewnętrznej, a dla rur sztywnych – nawet 8–10-krotność. Przekroczenie tej wartości powoduje miejscowe zgniecenie ścianki rury, co lokalnie zmniejsza jej przekrój wewnętrzny i utrudnia lub wręcz uniemożliwia późniejsze wciągnięcie dodatkowego przewodu.

Uszczelnienie przejść

Przejścia rur przez ściany zewnętrzne, stropy i ściany oddzielające strefy pożarowe muszą być uszczelnione odpowiednimi masami pęczniejącymi lub przepustami ognioodpornymi. Jest to wymaganie bezpieczeństwa pożarowego – nieuszczelniony przepust kablowy działa jak komin, którym ogień i dym mogą przenosić się między strefami pożarowymi znacznie szybciej, niż wynikałoby to z konstrukcji samej ściany czy stropu. W budynkach wielorodzinnych i użyteczności publicznej dobór i montaż takich przepustów powinien wykonać elektryk z odpowiednimi uprawnieniami, ponieważ błędnie dobrany materiał uszczelniający może nie spełniać wymaganej klasy odporności ogniowej mimo pozornie prawidłowego wyglądu.

Podsumowanie

Prawidłowy dobór rur i peszli elektroinstalacyjnych ma kluczowe znaczenie dla trwałości, bezpieczeństwa i funkcjonalności całej instalacji elektrycznej. Pamiętaj o trzech podstawowych zasadach:

1. Dobierz odpowiednią średnicę – rura powinna być wypełniona w maksymalnie 40% jej przekroju wewnętrznego
2. Stosuj właściwe kolory – ułatwia to identyfikację tras kablowych podczas eksploatacji i remontów
3. Przestrzegaj zasad montażu – właściwe mocowanie, promień gięcia i uszczelnienie przejść zapewnią długoletnią i bezawaryjną pracę instalacji

Inwestycja w dobrej jakości rury i peszle oraz ich prawidłowy montaż to oszczędność na przyszłość – unikniesz kosztownych napraw i będziesz mieć pewność, że Twoja instalacja spełnia wszystkie wymagania norm i przepisów budowlanych. Jeśli planujesz prace obejmujące podłączenie do instalacji zasilanej z sieci, a nie masz pewności co do doboru przekroju, klasy palności czy sposobu uszczelnienia przejść przeciwpożarowych, skonsultuj projekt z uprawnionym elektrykiem – koszt takiej konsultacji jest zwykle niewielki w porównaniu z ryzykiem, jakie niesie źle wykonana instalacja ukryta pod tynkiem.
